1 . まえがき

  近年、ますます高度多用化している配電設備の管理運用は、より一層複雑なものになり、これら設備の維持管理業務の効率化、システム化が急務とされています。
  そこで、ティームでは電柱・電線の管理に「情報タグ」を利用し、電柱個々の多様な維持管理情報をその場で確認、その場で変更できる「情報タグシステム」を開発しました。
  この「情報タグシステム」は、「情報タグ」内のメモリーに書き込まれた情報を読込運用するシステムであり、「情報タグ」自体は無電源で作動し、半永久的な使用に耐えることができ、読み込み・書き込みが随時可能となっています。
  また現地で電柱・電線の多様な状況変化なども記入でき、更にセキュリティー管理のためのパスワードを持ち、他のアプリケーションソフトとの連動も可能であります。
  電柱・電線の多様な維持管理情報を一元化し、高効率化・システム化された維持管理業務の遂行を実現すると共に、現場職員皆様の作業負担の軽減に大きく寄与できるものと確信いたします。

2.情報タグシステムの特徴

1)

タグは電源不要で、各種の諸情報の記録ができます。
2)
タグの内部情報は、読み取り・書き込みが随時可能です。
3)
デジタルデータの為、他のアプリケーションソフトとの連動が可能です。
4)

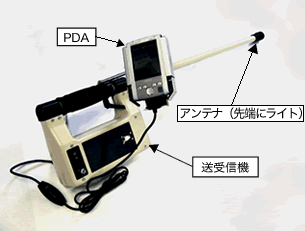

PDAもアンテナも軽量・コンパクトで持ち運びが便利です。
5)
PDAには、電柱の情報が3000〜6000ヶ所分保存可能です。
6)
既設電柱へのタグ取り付けも可能です。
7)
タグは防水構造で、風水害・地震等の自然災害時、泥水等に埋没しても水中での送受信が可能です。
8)
電柱・電線の情報、その場の点検記録、修理記録などコメントも読み取り・書き込み等ができ、台帳代わりとして便利です。
9)
地震、火災、二次災害などで管理台帳が焼失、紛失した場合、復旧作業の援助に相互間の情報管理用として使用されるとさらに便利です。
10)

市町村合併時の情報資料として、また将来に向けた維持管理民間委託導入時の活用に利用されると便利です。

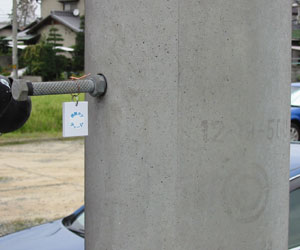

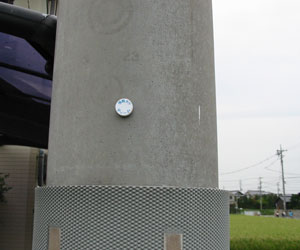

電柱への取付例
■電柱 ■鉄塔
項目
名称

内容

1.電柱の位置
北緯
35°35′35″

東経
135°00′00″
2.電柱番号

岡山12345
3.電柱の長さ

18m
4.装柱形態

A-a-R3
5.線種
高圧
SN-ACSR 240u

動力
OE120u

低圧
OE120u
6.電圧
高圧
6,600V

動力
210V

低圧
105V
7.変圧器の個数

1個
8.変圧器の定格容量

50kVA
9.PASの個数

1個
10.需要家
高圧
太郎工場

動力
岡山太郎

低圧
岡山太郎
11.位相
道路側から
白、赤、黒
12.付属

電話、有線、街路灯、信号
13.建柱年月

2002年2月1日
14.工事年月

2002年2月2日
15.施工業者


(株)太郎電気

項目
名称
内容
1.鉄塔の位置
北緯
35°35′35″

東経
135°00′00″
2.鉄塔番号

岡山6789

3.鉄塔の形状


四角鉄塔
4.鉄塔の高さ

110m
5.線種

ACSR240u
6.電圧
上相
66,000V

中相
33,000V

下相
11,000V
7.建塔年月

2002年2月1日
8.工事年月

2002年2月2日
9.施工業者

(株)太郎電業
■線種 ■装柱形態
名称
記号

用途

硬銅より線
HDDC
154kV以下
鋼心アルミより線
ACSR
超高圧送電線
架橋ポリエチレン絶縁電線
OC
高圧架空配電線
ポリエチレン絶縁電線
OE
高圧架空配電線
高圧引下用絶縁電線
PDC
高圧架空引下げ用
屋外用ビニル絶縁電線
OW
低圧架空配電線
引込用ビニル絶縁電線
DV
架空引込用
内容
記号
高圧
A
腕金2本
B
やりだし

片ひきどめ

S
両ひきどめ
SS
動力
a
低圧
R3

鉄塔の形状
  四角形、えぼし形、矩形、門形、回転形、MC形
